如何“自动查找设备”（点击下载）

   硬件参数和软件参数设置都需要控制卡与计算机连接后才能进行。LedCenterM V4.0.0以上版本增加了自动查找设备功能。

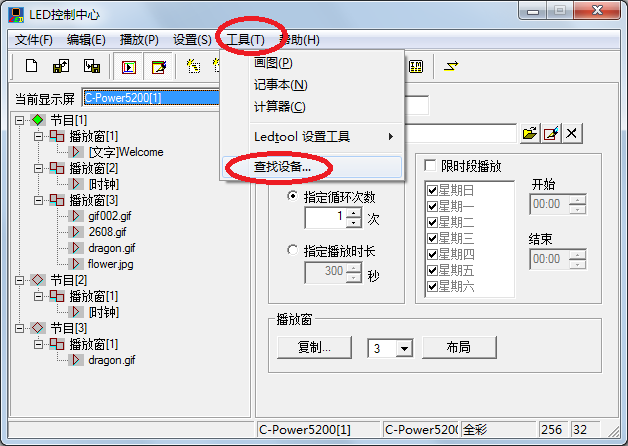

1、点击LedCenterM软件菜单栏的“工具”-“查找设备”

2、连接计算机通信线到C-Power控制卡的网口或任意一个串口，然后给控制卡上电。

3、设置查找范围并进行查找：

1）、 控制卡通过网口与计算机连接：

选择“查找网络”页面，输入控制卡的ID码（识别码）和端口号等信息F[1]F计算机的IP地址应该与控制卡在同一个区段，例如同为“192.168.1.xxx”（xxx与控制卡的不能相同）。选择查找的IP区段及IP地址范围，点击“开始查找”按钮。计算机将从“起始IP”～“结束IP”逐一进行查找和识别，如图1所示

如果控制卡与计算机已经正常连接，软件自动搜索到与计算机连接的设备后，将显示在信息框里。如图2所示。

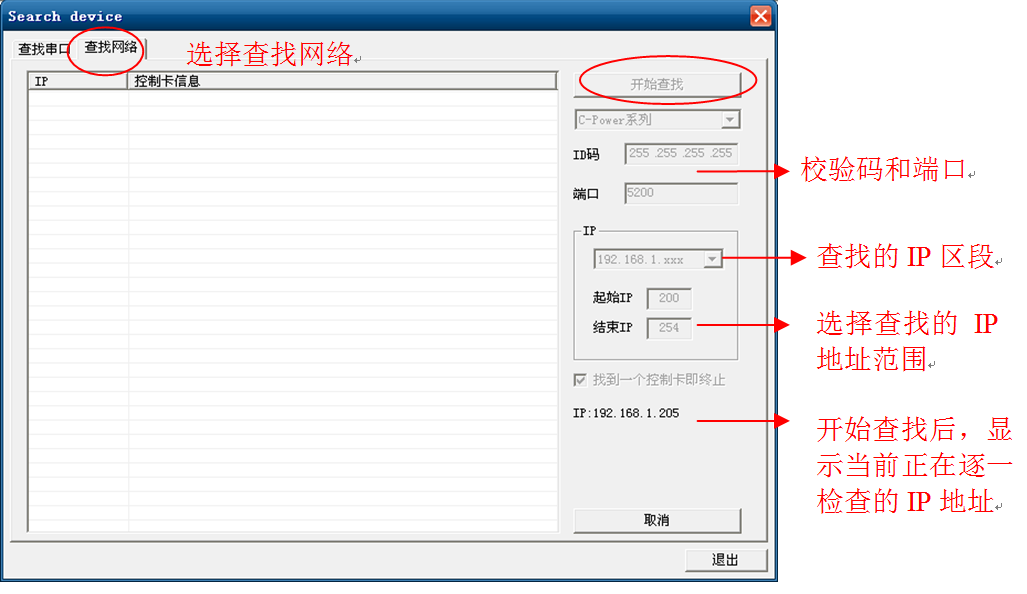

图1  连接网口后开始查找设备

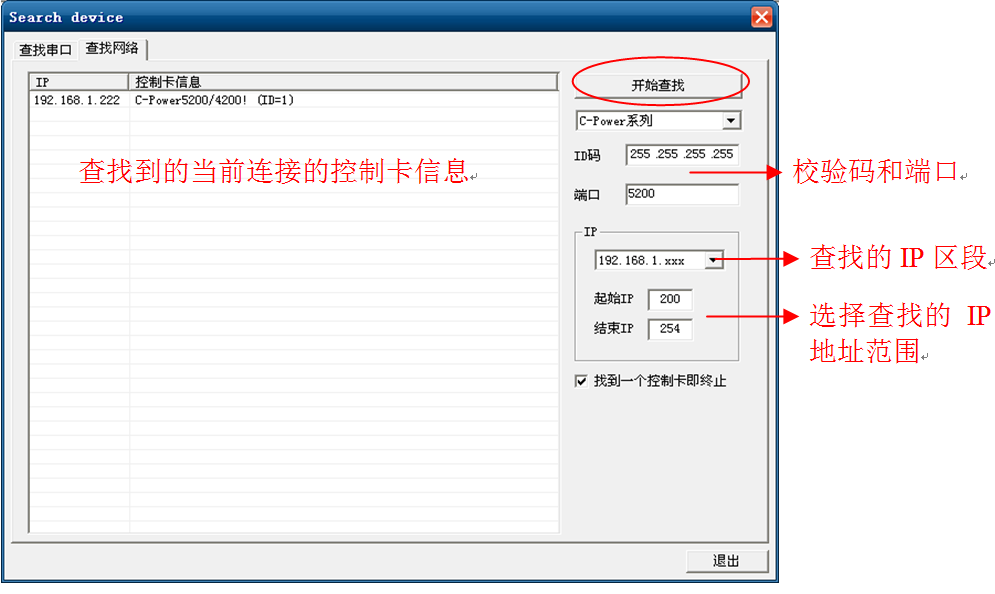

图2   查找到的控制卡信息

2）、控制卡通过串口与计算机连接：

选择好计算机的COM口，设置好查找的波特率、ID范围等，点击“开始查找”按钮。如果控制卡与计算机已经正常连接，软件将自动搜索与计算机连接的设备信息，并显示在信息框里。如图3所示。

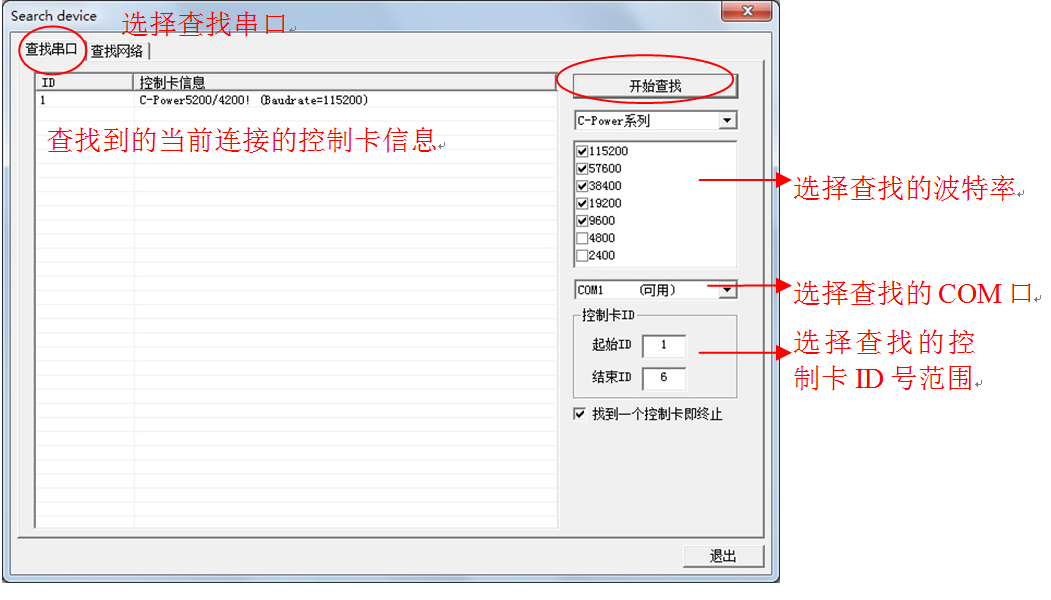

图3     连接串口后查找设备

4、如果显示屏显示正常，可以直接进“软件参数设置”（显示屏定义）。

5、如果显示屏显示不正常或者已知需要进行硬件设置，请进行“硬件参数设置”。

硬件参数和软件参数设置的详细说明请参见产品说明书。
